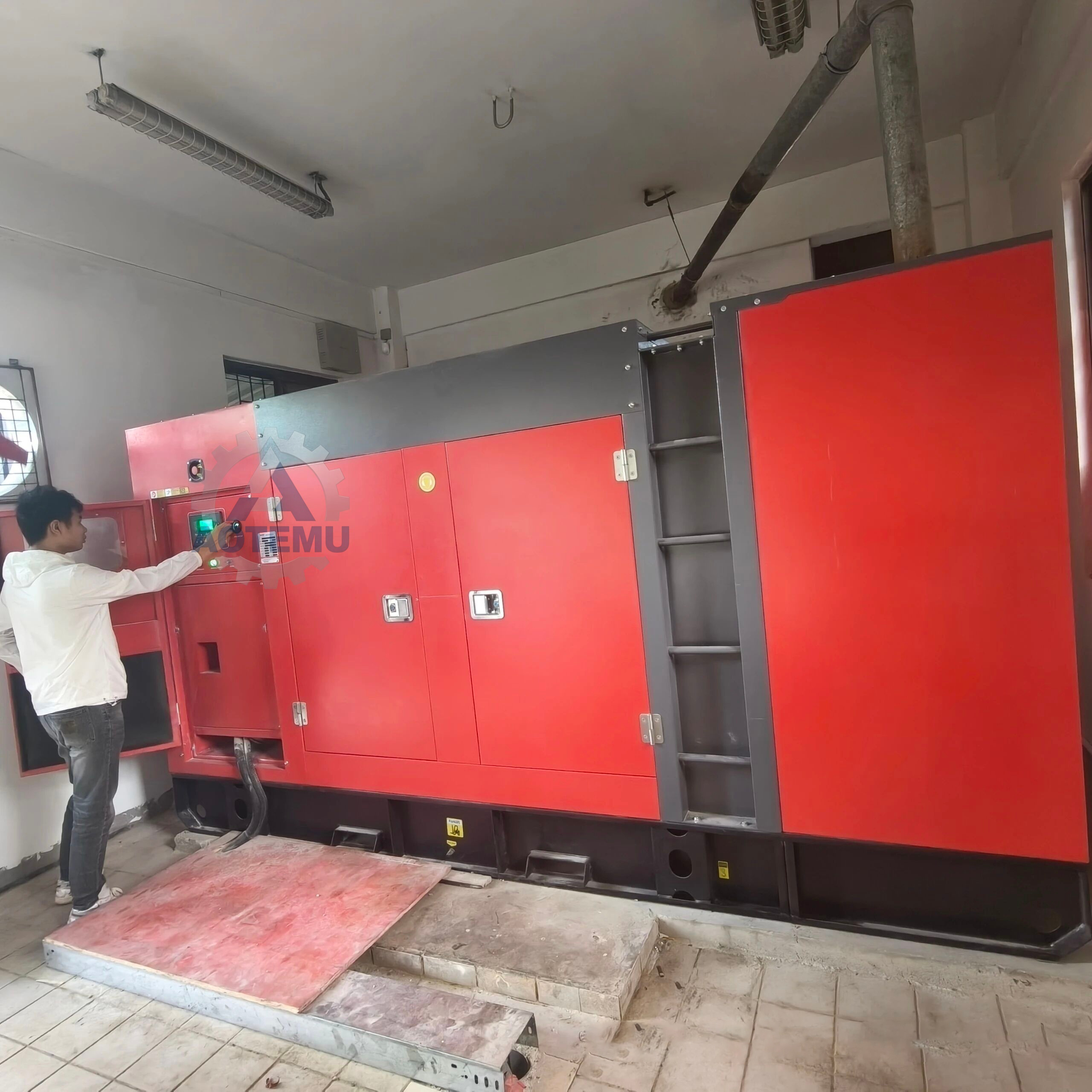

Dans le paysage industriel en rapide évolution de 2026, les petites installations de production subissent une pression sans précédent pour maintenir des calendriers de production continus. L’instabilité du réseau électrique régional, l’expansion des installations et l’intégration de machines lourdes ont élevé la puissance de secours fiable d’un luxe à une nécessité opérationnelle. Dans ce contexte spécifique, le générateur diesel de 20 à 50 kilowatts constitue la solution technique définitive pour les ateliers indépendants et les petites usines.
Les environnements de production modernes ne tolèrent pas les pertes de puissance intermittentes. Une stratégie de continuité d’alimentation méticuleusement planifiée garantit que les chaînes de montage restent fonctionnelles lors des coupures inattendues. Une dimensionnation précise de ces systèmes d’alimentation représente une tâche d’ingénierie hautement critique. Les gestionnaires d’installation doivent équilibrer les dépenses d’investissement immédiates avec la résilience opérationnelle à long terme.
Choisir une unité génératrice avec une capacité insuffisante déclenche inévitablement des surcharges fréquentes, des baisses de tension sévères et des arrêts catastrophiques des équipements pendant les heures de pointe. Inversement, surspécifier la capacité engendre son propre ensemble de complications. Cela entraîne des dépenses d’investissement injustifiées, une consommation excessive de carburant et une condition mécanique préjudiciable appelée empilement humide, qui se manifeste lorsque les moteurs diesel fonctionnent de façon chronique en dessous de leurs seuils de charge thermique requis.
Pour atténuer ces risques, les opérateurs industriels exigent une approche rigoureuse et basée sur les données dans la sélection des équipements.
L’objectif principal de ce document technique est d’établir une méthodologie systématique pour l’évaluation de la puissance. Les propriétaires d’installations, les responsables opérationnels et les concepteurs électriciens peuvent utiliser ces directives structurées pour exécuter de manière indépendante des calculs fondamentaux, passant de l’inventaire initial de la charge à l’estimation précise de la capacité.
En appliquant des principes d’ingénierie standardisés, les organisations peuvent éviter de s’appuyer sur des estimations empiriques inexactes. Cette préparation permet aux propriétaires d’usine de collaborer avec des ingénieurs-conseils spécialisés et des fournisseurs d’équipements avec une compréhension claire et objective de la dynamique énergétique de leurs installations.
Avant d’initier tout calcul mathématique de charge, les ingénieurs doivent définir l’environnement électrique spécifique de l’application. Les petits montages industriels présentent d’énormes variations dans leurs besoins énergétiques de base.
Les environnements opérationnels typiques comprennent des usines de fabrication légères, des ateliers de fabrication métallique, des installations de menuiserie commerciale et des opérations de fusion de précision pour le traitement des matériaux. Les combinaisons de charges électriques inhérentes à ces environnements comprennent généralement des installations d’éclairage industriel suspendues, des systèmes CVC de bureau, des équipements moteurs à fort couple, des compresseurs d’air industriels et des ventilateurs de ventilation.
Comprendre le profil de charge de l’installation est structurellement essentiel. Un profil de charge industrielle cartographie la demande électrique agrégée dans le temps, en différenciant clairement les charges en continu, les charges intermittentes et les conditions de pic transitoires. Il s’agit d’une erreur fondamentale d’ingénierie d’agréger simplement les puissances nominales de toutes les machines situées sur le plancher d’usine.
Particulièrement dans les contraintes opérationnelles strictes de la bande de puissance de 20 à 50 kilowatts, la dynamique transitoire des équipements lourds dicte fondamentalement les spécifications requises du générateur.
Le courant de démarrage massif consommé par un seul moteur à induction lourd ou un compresseur d’air industriel centralisé détermine fréquemment l’ensemble de l’architecture de puissance. De tels pics transitoires dictent souvent si une installation peut fonctionner en toute sécurité sur une unité de base de 20 kilowatts ou si elle doit stratégiquement passer à un système de 35 ou 40 kilowatts pour éviter un effondrement complet de tension lors des séquences de démarrage standard.
Contrairement aux installations à l’échelle des utilitaires, la bande inférieure à 50 kW offre une capacité tampon limitée. Par conséquent, calculer la différence exacte entre les opérations en régime stationnaire et la demande de pic devient la métrique la plus critique dans le processus d’approvisionnement.
Pour évaluer avec précision les besoins en énergie, les concepteurs de systèmes électriques doivent maîtriser les métriques physiques fondamentales utilisées dans la production d’électricité. La distinction nette entre la puissance réelle et la puissance apparente constitue la pierre angulaire absolue de la conception de systèmes électriques commerciaux.
Les générateurs industriels sont évalués en utilisant deux unités principales : le kilowatt (kW) représentant la puissance réelle de travail, et le kilovolt-ampère (kVA) représentant la puissance apparente. Dans les circuits à courant alternatif contenant des charges inductives telles que les moteurs, les formes d’onde de tension et de courant tombent naturellement en déphase.
Le rapport entre la puissance réelle et la puissance apparente est classé comme le facteur de puissance (pf). Pour les calculs industriels standards impliquant des systèmes triphasés complexes, les directives d’ingénierie imposent universellement l’hypothèse d’un facteur de puissance nominal de 0,8. La relation mathématique reste très simple : la puissance réelle est égale à la puissance apparente multipliée par le facteur de puissance standard.

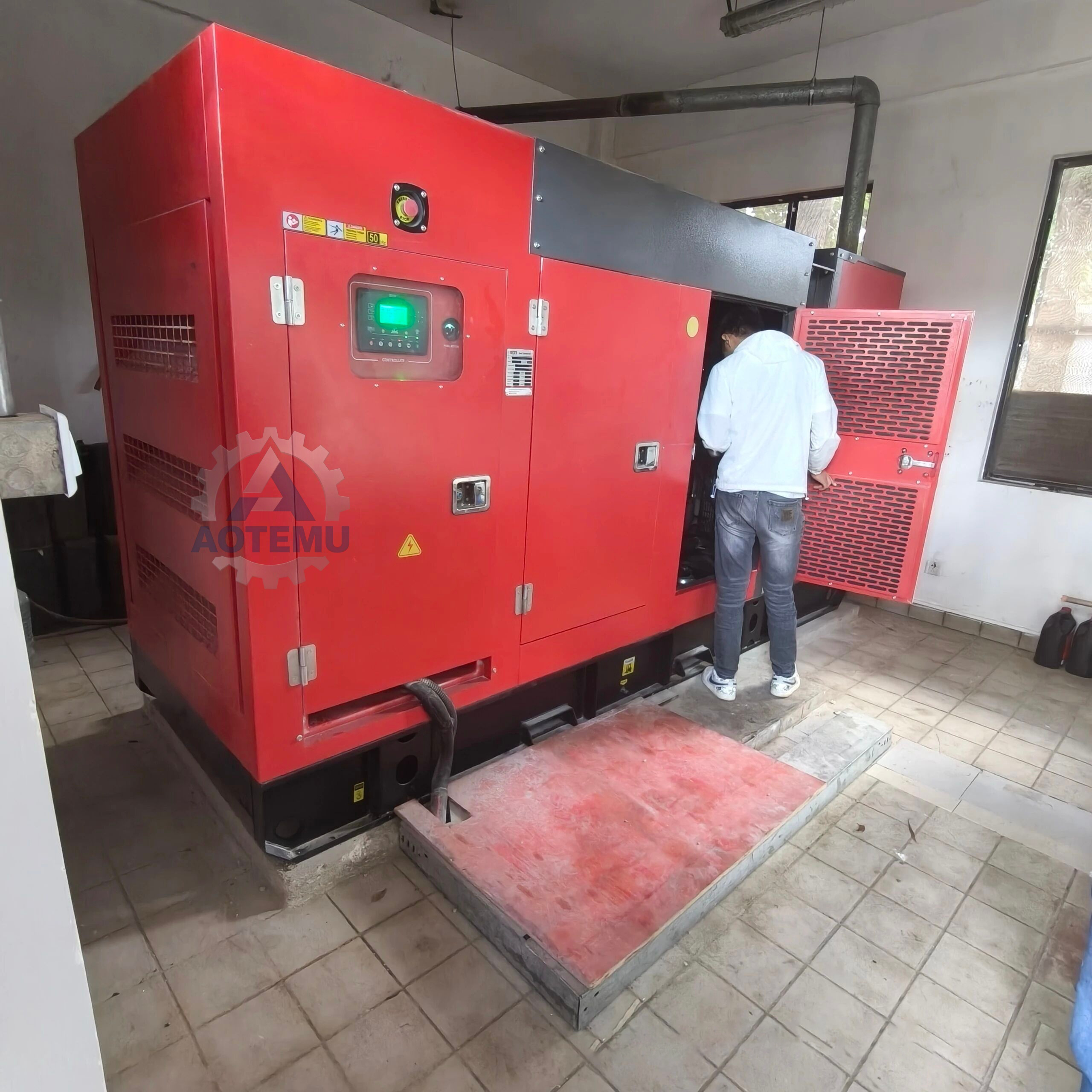

Le segment de capacité de 20 à 50 kW répond efficacement aux besoins de la plupart des petits scénarios commerciaux et industriels légers. Les systèmes fonctionnant dans ce niveau spécifique sont généralement déployés comme des sources d’énergie autonomes monounités, nécessitant une gestion précise de la charge.
Un concept d’ingénierie essentiel régissant la longévité du système est le rapport entre la capacité nominale et la bande de puissance réelle en fonctionnement. Les normes industrielles établies exigent que les moteurs diesel atteignent une efficacité énergétique optimale et une longévité mécanique lorsqu’ils fonctionnent constamment entre 60 % et 80 % de leur capacité nominale principale. Ce point optimal opérationnel ciblé garantit que le moteur interne maintient des températures de combustion optimales tout en conservant simultanément une capacité de réponse transitoire suffisante pour absorber les fluctuations soudaines de charge.
De plus, une charge moteur optimale minimise les émissions de particules d’échappement, alignant les pratiques opérationnelles sur les normes rigoureuses de durabilité environnementale, sociale et de gouvernance (ESG) pour 2026. Un bon dimensionnement atténue efficacement la pollution acoustique ; un moteur à combustion interne correctement chargé fonctionne avec une réduction significative des vibrations et du bruit mécanique. Cela répond parfaitement aux exigences modernes de zonage pour les applications diesel à faible bruit situées dans des parcs industriels densément peuplés ou des zones de production suburbaines.
La transition de la physique théorique à l’application pratique nécessite une approche disciplinée et très séquentielle. La base de tout protocole de dimensionnement précis des générateurs est un audit exhaustif du site physique.
Les ingénieurs professionnels recommandent vivement un processus d’inventaire systématique. Cela implique d’inspecter physiquement le plancher de production de l’usine, d’auditer les plannings des circuits des panneaux de distribution, de documenter méticuleusement les plaques nominatives individuelles des machines, et d’analyser les enregistrements historiques de facturation des services publics afin d’isoler les données exactes de pointe de demande.
Une fois complètement cataloguées, toutes les charges identifiées doivent être segmentées en trois catégories fonctionnelles distinctes :
Pour chaque élément identifié, des données techniques spécifiques doivent être cataloguées : tension opérationnelle nominale, ampérage pleine charge, puissance de fonctionnement, facteur de puissance indiqué et, surtout, la méthode de démarrage du moteur.
Une fois toutes les données brutes collectées de manière approfondie, les valeurs doivent être converties uniformément en kilowatts pour établir le profil de demande continue d’électricité.
Il reste très improbable que chaque machine d’une usine fonctionne simultanément à pleine capacité. Pour expliquer mathématiquement cette réalité, les ingénieurs électriciens appliquent une métrique critique appelée facteur de demande. Ce poids indicateur réduit proportionnellement la charge théorique totale basée sur les flux réels du processus de fabrication et les schémas de décalage standardisés des opérateurs.
Le cadre de calcul conceptuel est structurellement défini comme suit :
La puissance totale en fonctionnement correspond directement à la somme de chaque catégorie de charge multipliée par son poids indicateur de facteur de demande respectif.
Tableau 1.0 : Catégories de charges électriques et poids indicateurs standards
|
Classification de la charge |
Équipement typique d’usine |
Pondération indicatrice (facteur de demande) |
Notes techniques |
|
Linéaire continu |
Surveillance de la sécurité, serveurs de données |
1.00 (100%) |
Fonctionne en permanence sans interruption. |
|
Éclairage général |
LED à haute baie, éclairage de bureau |
0.85 |
Cela suppose que les zones mineures peuvent être désactivées. |
|
Moteur intermittent |
Tours, perceuses à colonne, scies à ruban |
0.50 |
L’utilisation de la machine dépend du rythme de l’opérateur. |
|
CVC de procédé |
Climatisation, refroidisseurs industriels |
0.75 |
Cycles de travail contrôlés par thermostat. |
Le calcul de cette somme pondérée donne la charge de fonctionnement continue de base, agissant comme plancher fonctionnel absolu pour les besoins de capacité du générateur.
La phase la plus critique de l’ensemble du calcul de dimensionnement concerne la dynamique du démarrage industriel des moteurs. Lorsqu’un moteur à induction à courant alternatif est initialement sous tension, il ne possède intrinsèquement pas de force électromotrice de rotation, ce qui entraîne une poussée massive de puissance classée comme courant d’appel.
La documentation technique démontre fréquemment que les courants de démarrage directs en ligne peuvent atteindre entre trois et six fois le courant de fonctionnement normal. Si l’alternateur générateur ne dispose pas de la capacité de réactance subtransitoire nécessaire pour fournir cette surtension immédiate, l’ensemble du système subira une forte baisse de tension, provoquant le déclenchement des disjoncteurs et l’activation d’une séquence de redémarrage par des composants sensibles par des appareils sensibles. L’ampleur absolue de ce multiplicateur spécifique dépend entièrement de l’architecture du mécanisme de démarrage.
Une simplification d’ingénierie très efficace, conçue pour les petites usines, consiste à isoler le plus grand moteur unique ou le plus grand groupe de moteurs conçus pour démarrer simultanément. Les ingénieurs calculent la puissance maximale de démarrage requise exclusivement pour cet événement de charge spécifique, puis superposent ce pic transitoire maximal à la charge de fonctionnement de base calculée lors de l’étape précédente. Cette formulation fournit la capacité totale requise pour soutenir les opérations en régime permanent tout en absorbant avec succès la séquence de démarrage du pire des cas.
Les petites installations industrielles fonctionnent généralement sur des réseaux électriques triphasés sophistiqués.
Les installations denses en moteurs inductifs génèrent des paramètres de puissance réactive très importants. Si un système de fabrication ne comporte pas de banques de condensateurs localisées conçues pour la compensation de la puissance réactive, l’alternateur principal du générateur doit travailler nettement plus fort pour fournir le courant d’excitation nécessaire. Cette condition risque de surcharge thermique ou d’instabilité totale de la tension.
D’un point de vue d’ingénierie tierce objectif, bien que les estimations manuelles manuelles fournissent une excellente base opérationnelle, les projets évoluant dans le niveau 20 à 50 kW nécessitent invariablement une validation par un ingénieur électricien agréé. Ces professionnels doivent vérifier les séquences de phase et les variables précises du facteur de puissance avant l’acquisition finale de l’équipement.
Les moteurs diesel à combustion interne sont très sensibles à leur atmosphère ambiante de fonctionnement.
Les altitudes géographiques élevées, les températures ambiantes extrêmes et les environnements saturés de poussière de fabrication conductrice dégradent directement l’efficacité volumétrique des moteurs. Les principaux fabricants d’équipements fournissent des courbes de dégradation spécifiques pour répondre à ces variables ; par exemple, une machine nominale de 40 kW stationnée au niveau de la mer peut ne produire strictement que 32 kW lorsqu’elle est déployée dans une région montagneuse de haute altitude.
Le profil opérationnel prévu dicte fondamentalement la classification requise des équipements. Les unités sont rigidement classées sous des catégories standard distinctes, principalement Prime Power et Standby Power. Les responsables d’installation doivent analyser de manière rigoureuse leurs calendriers annuels d’utilisation anticipés. La mise en œuvre de protocoles intelligents de coupure de courant peut réduire significativement le cadre de capacité requis, optimisant ainsi le coût total de possession (TCO) sur toute la durée de vie opérationnelle de l’actif.
La synthèse de toutes les données acquises produit le cadre architectural finalisé pour la dimensionnisation des générateurs.
Premièrement, les ingénieurs établissent la somme absolue de la charge de fonctionnement de base et du transitoire maximal de démarrage. Des ajustements sont ensuite appliqués pour la dégradation environnementale localisée et les variables du facteur de puissance du système. Pour ce chiffre hautement calculé, les consultants indépendants exigent universellement l’application d’une marge de sécurité précisément comprise entre 10 % et 25 %. Cette marge tampon absorbe les pics imprévus de charge de fabrication et offre une marge de manœuvre électrique critique pour de futures extensions de machines.
Les directives techniques de l’industrie affirment fortement que cette classification finale doit permettre au générateur de fonctionner à un facteur de charge stable de 60 à 80 % pendant les cycles de production quotidiens standards. Cet équilibre maximise la longévité mécanique et l’efficacité thermique du moteur. Lorsqu’il s’agit de choisir entre l’achat d’une unité de 30 kW ou la montée à une configuration de 40 kW, cette marge de sécurité spécifique dicte généralement le choix final des niveaux.
Pour illustrer correctement cette méthodologie technique, examinez un atelier hypothétique de fabrication métallique se préparant aux exigences de production rigoureuses de 2026. L’installation utilise l’alimentation du réseau municipal mais nécessite strictement un générateur de secours pour maintenir des opérations très critiques lors de coupures régionales.
La liste opérationnelle comprend un éclairage LED industriel, des ordinateurs administratifs de bureau, des extracteurs de fumées lourds pour soudure, un compresseur d’air principal à vis rotative et un moteur à scie à ruban centralisé.
En appliquant des poids indicateurs standards aux kilowatts en fonctionnement de chaque machine listée, les ingénieurs déterminent la charge de référence ajustée. L’éclairage général conserve un poids indicateur de 1,0, les ordinateurs de bureau utilisent 0,8, et les machines-outils intermittentes utilisent un facteur de demande de 0,5.
La charge de fonctionnement continue ajustée totale à précisément 14,6 kW. La séquence de démarrage critique se produit explicitement lorsque le compresseur d’air de 7,5 kW s’allume. Comme ce compresseur spécifique utilise un démarreur direct en ligne, il entraîne instantanément une surtension transitoire de 22,5 kW.
La capacité de base requise doit couvrir la charge de fond existante plus la surtension initiale. Le pic calculé nécessite 29,6 kW. L’application d’une marge de sécurité stricte de 15 % prévue pour les ajouts futurs d’outillages porte le minimum opérationnel théorique à environ 34,04 kW. Par conséquent, l’acquisition d’un générateur diesel de secours de 35 kW ou 40 kW en stock représente le choix d’ingénierie optimal.
Les exploitants modernes d’installations ont un accès direct à une impressionnante gamme d’instruments de diagnostic pratiques.
Pour contourner complètement les estimations mathématiques théoriques, les techniciens électriciens peuvent déployer des pinces à pince True-RMS pour enregistrer méticuleusement la consommation réelle d’ampérage lors des quarts de production de pointe. Ces données empiriques fournissent la base la plus précise pour la planification de la capacité.
De plus, les fabricants d’équipements de premier rang fournissent actuellement des calculatrices logicielles sophistiquées. Ces outils numériques traitent automatiquement des facteurs de puissance complexes, séquencent logiquement plusieurs charges de démarrage et calculent rapidement les tailles de trame d’alternateur hautement recommandées en fonction des capacités propriétaires du moteur.
Malgré l’accessibilité généralisée de ces outils de diagnostic, l’unité génératrice physique reste un simple composant d’une architecture énergétique massive et holistique d’installations.
Pour les usines exploitant des chaînes d’assemblage automatisées complexes ou protégeant activement les actifs de fabrication numérique de grande valeur, une conception systémique plus large est nécessaire. Cela inclut l’intégration de réseaux de mise à la terre complexes et l’installation appropriée de commutateurs automatiques de transfert (ATS) très réactifs.
Il reste absolument obligatoire de faire appel à des ingénieurs électriciens formellement certifiés pour concevoir les configurations globales de synchronisation. Se fier exclusivement à des calculatrices automatisées sans validation localisée professionnelle présente un profil de risque opérationnel inacceptable.
Q : Comment les responsables opérationnels déterminent-ils si une petite usine nécessite un générateur de 20 kW ou de 50 kW ?
R : La capacité obligatoire est principalement dictée par le profil de charge de démarrage le plus élevé, et non seulement par la puissance totale accumulée en fonctionnement. Si l’installation utilise des compresseurs d’air industriels lourds ou des pompes hydrauliques massives, le courant d’appel transitoire poussera immédiatement la demande de base vers la plage de 40 à 50 kW pour prévenir de manière proactive l’effondrement de la tension.
Q : Les exploitants d’installations peuvent-ils faire fonctionner en toute sécurité un générateur diesel de 50 kW en utilisant seulement 10 kW de charge continue ?
R : Faire fonctionner un générateur diesel industriel à moins de 30 % de sa capacité officielle nominale pendant de longues périodes d’exploitation est fortement déconseillé par tous les constructeurs. Une sous-charge chronique conduit directement à une combustion incomplète du carburant, à une accumulation excessive de carbone et à un empilement sévère de l’humidité, ce qui dégrade rapidement la durée de vie du moteur et annule fréquemment les garanties d’usine. Les opérateurs doivent viser un facteur de charge soutenu situé entre 60 et 80 %.
Q : Quelle est la différence technique exacte entre les cotes nominales Prime et Standby dans la plage de puissance de 20 à 50 kW ?
R : Les unités de générateurs de veille sont conçues strictement pour les scénarios de secours d’urgence lors de pannes du réseau municipal et restent strictement limitées à un nombre spécifique d’heures de fonctionnement annuelles. Les systèmes de générateurs de qualité supérieure disposent d’architectures de refroidissement très robustes et de composants internes en continu, conçus spécifiquement pour servir de source d’énergie opérationnelle principale pendant des heures annuelles illimitées.
Q : Le passage aux variateurs de fréquence (VFD) sur les moteurs d’usine aide-t-il à réduire la taille totale du générateur requis ?
R : Oui. Les variateurs de fréquence ou les démarreurs automatiques à démarrage automatique réduisent considérablement les pics de courant d’appel traditionnellement associés aux démarrages massifs de moteurs. En lissant mécaniquement la consommation initiale, les ingénieurs peuvent souvent spécifier une capacité de générateur plus petite et très rentable.
Sécuriser une architecture énergétique industrielle résiliente exige un changement de paradigme très délibéré, passant de la simple règle de base à des pratiques d’ingénierie rigoureuses et basées sur les données. En cartographiant méticuleusement les profils complexes de charge des installations et en examinant minutieusement des scénarios opérationnels distincts, les propriétaires d’usines peuvent activement atteindre une efficacité capitale optimale tout en maximisant simultanément la fiabilité mécanique.
Il reste absolument impératif que les décideurs opérationnels intègrent ces calculs de base établis avec les codes électriques locaux en vigueur, les mandats stricts de synchronisation du réseau et les spécifications détaillées des fabricants d’équipements. La compilation de toutes les données accumulées sur la charge, des hypothèses opérationnelles et la dimensionnisation des mathématiques dans un Mémorandum Technique formel sur la dimension du générateur établit un cadre hautement fiable et facilement auditable, adapté aux futurs appels d’offres des fournisseurs et aux protocoles de maintenance à long terme des installations.
